CK-GW08S-EIP是一款支持標準工業通訊Ethernet/IP協議的網關控制器,方便用戶集成到PLC等控制系統中。系統還集成了8路讀寫接口，用戶可通過通信接口使用協議對8路讀寫接口所連接的讀卡器進行相對獨立的讀寫操作。這款網關控制器適用于本公司多款通信接口為485的讀卡器。

本期主題：圍繞CK-GW08S系列產品的Ethernet/IP通訊協議與歐姆龍PLC進行通訊配置說明。

0、準備階段

l編程軟件：Sysmac Studio

l多通道網關控制器：CK-GW08S-EIP

l工業RFID讀寫器：CK-FR03-A01

lPLC：歐姆龍PLC

l通訊協議：Ethernet/IP

l連接方式：以太網

1、配置IP

l打開RFID_TOOL，進入搜索窗口

l點擊搜索

l點擊搜索出來的設備上的齒輪按鈕，修改ip。

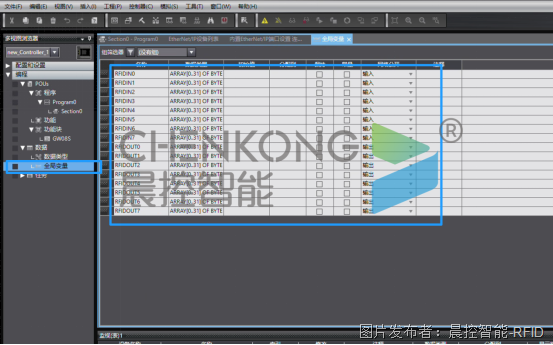

2、添加變量

在全局變量中建立16個32字節數組（輸入輸出各8個）

3、打開EtherNet/IP設置

點擊工具中的EtherNet/IP設置

選擇對于PLC雙擊進入PLC EtherNet/IP設置頁面

4、添加標簽組

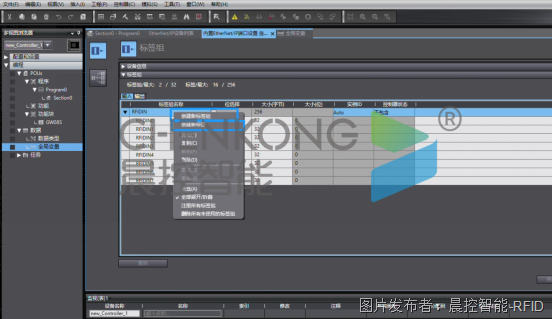

創建標簽組，將剛剛添加的全局變量添加到標簽組中（輸入輸出都需要創建添加）

5、添加設備EDS文件

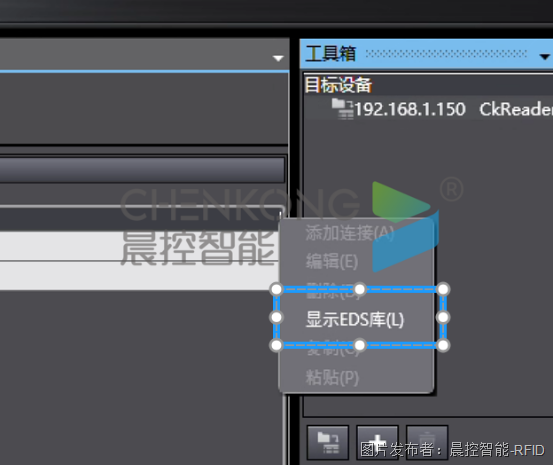

右鍵右邊工具箱空白處，點擊顯示EDS庫

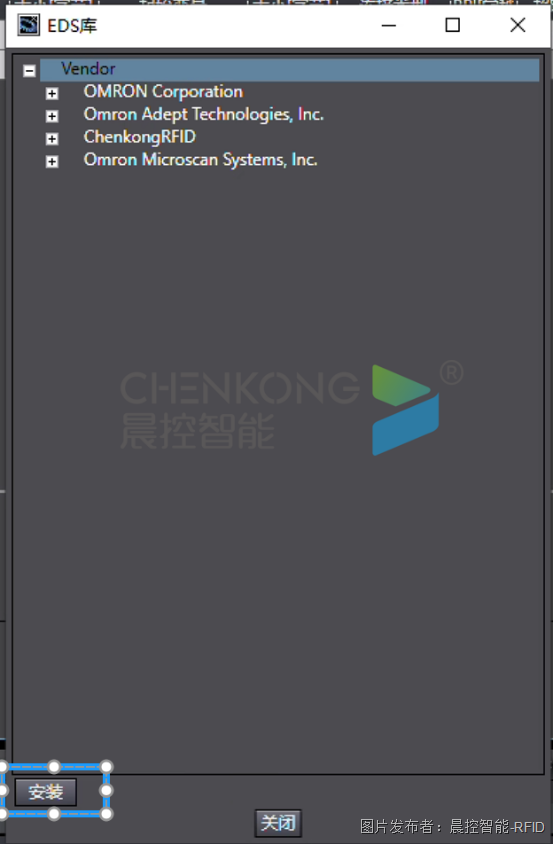

在EDS庫中點擊安裝，選擇EDS文件添加

6、添加設備

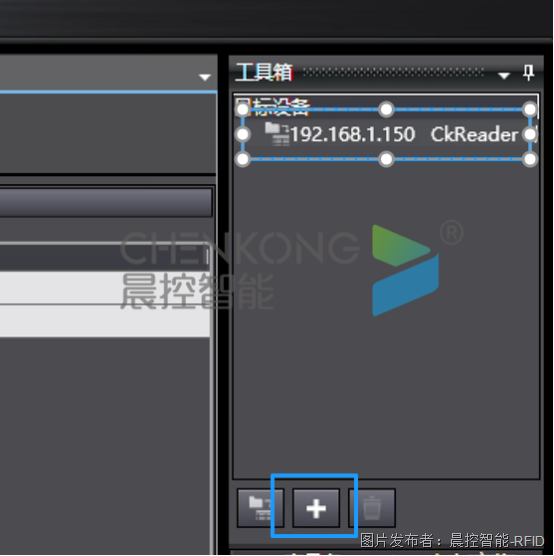

在工具箱中點擊加號，選擇剛剛添加的設備文件，添加設備

7、設置設備映射

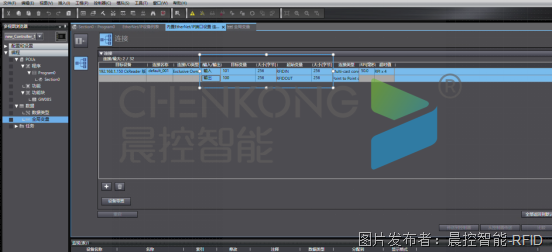

雙擊添加剛剛設置設備

設置256字節映射內存

8、下載配置

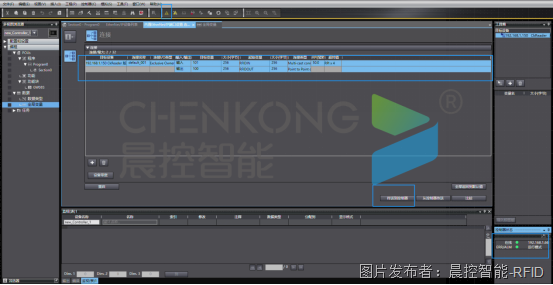

點擊PLC在線

傳送到控制器將配置下載到PLC程序中

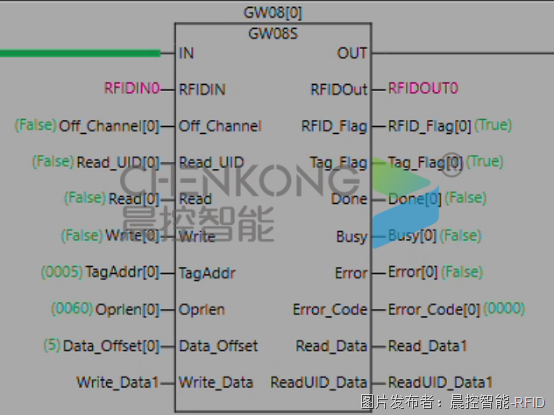

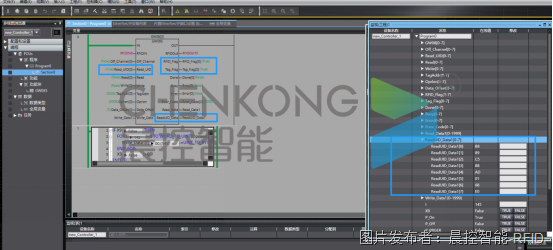

9、功能塊說明：

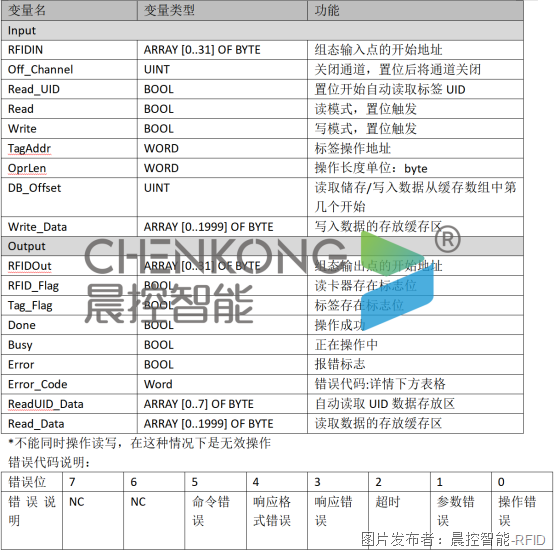

功能塊引腳說明

讀UID數據：

置位Read_UID

在標簽在位時自動讀取標簽的uid數據

讀取的數據換成在UID緩存區中

寫入用戶數據操作

將需要寫入的數據的放到寫入緩存區

置位write

等待done完成，即寫入完成

讀取用戶數據操作

置位write

等待done完成，即寫入完成。

讀取的數據緩存到讀取緩存區
